Ganxo evo5 i evo25
Molt més que un ganxo d’elevació per a grues.
Ganxos automàtics per a grua evo5 a evo25
Els evo5 a evo25 són els ganxos automàtics per a grua d’Elebia per a càrregues pesants, amb càrregues màximes de treball de 5.000 kg a 25.000 kg. Enganxen i alliberen la càrrega a distància, de manera que ningú no ha de tocar la càrrega, l’eslinga ni el ganxo en cap moment de l’elevació.
Un imant a la part inferior del ganxo atrau i posiciona l’accessori d’elevació. L’operari prem «tancar» al comandament a distància, el ganxo atrapa l’anella i la càrrega s’eleva sense cap manipulació manual.
Funcionen amb anelles mestres, eslingues de cadena, eslingues de cable, eslingues tèxtils i big bags. La gamma té sis models: veure tota la gamma. Per a càrregues de fins a 2.500 kg, consulta l’evo2.
Com funciona?
El ganxo genera un camp magnètic que
1. atrau l’accessori d’elevació…
2. …l’orienta…
3. …i el centra.
Tot seguit, l’operari prem «tancar» al comandament a distància i el ganxo es tanca automàticament, sense intervenció manual i des d’una distància segura.
Visita el nostre canal de YouTube per veure més vídeos de com els ganxos evo patentats enganxen i alliberen qualsevol càrrega a distància en diferents aplicacions i indústries.
Intel·ligent
Un sensor a l’imant indica quan l’anella és en posició. Tota aquesta informació queda registrada al comandament eMAX, que fa de centre de control: recull tota la informació i registra tota l’activitat del ganxo.
Eficient
Hem redissenyat la bateria d’alta capacitat per millorar l’eficiència i reduir al mínim el consum d’energia del ganxo. La bateria es carrega del tot en 3 hores i permet fins a 5.000 cicles o 250 hores en standby. Detalls de la bateria ↓
Potent
El motorreductor allibera a distància accessoris d’elevació pesants: 15–30 kg (33–66 lbs) a l’evo5 i l’evo10c, i 20 kg (44 lbs) a l’evo10, evo20c, evo20 i evo25. Amb el control electrònic precís del parell, es pot ajustar el límit d’alliberament, i el motor està protegit contra sobrecàrregues per un embragatge. Per a valors superiors, contacta amb el nostre equip comercial.
Resistent
Dissenyat per treballar en les condicions més dures, com acereries i ports, i fabricat amb els millors materials: cos d’acer d’alta resistència WELDOX® i ganxo forjat, tipus T o V. Rang de funcionament de -20 °C a 60 °C (-4 °F a 140 °F).
L’evo5 a evo25 en acció
Aplicacions d’elevació de càrregues pesants amb enganxament automàtic i alliberament a distància.
evo5 elevant bobines de filferro d’acer
Motlle d’injecció de plàstic amb un únic punt d’elevació
Maniobra de paquets de ferralla
Disseny Fail-safe
La gamma evo s’ha dissenyat per millorar la seguretat i augmentar la productivitat. Està dissenyada sota un principi fail-safe. I el més important: aquest ganxo NO POT deixar anar una càrrega suspesa. És una característica de tots els nostres dissenys, fail-safe per geometria, sense sensors ni components elèctrics.
Tancament
Els ganxos evo5 a evo25 es poden configurar amb tancament de molla o amb tancament rígid. Més informació
Tancament rígid
Tancament de molla
Gamma
Per a informació sobre el ganxo evo2, fes clic aquí: evo2
5,000 kgs./11,023 lbs.
10,000 kgs./22,046 lbs.
10,000 kgs./22,046 lbs.
20,000 kgs./44,092 lbs.
20,000 kgs./44,092 lbs.
25,000 kgs./55,115 lbs.
Bateria i càrrega de l’evo5–evo25
Bateria de Li-Ion extraïble i recarregable.
- Càrrega completa en 3 hores.
- Sense connectors ni cables: s’insereix empenyent i s’extreu estirant.
- Un sistema de bloqueig la manté al seu lloc en cas d’impacte.
- 4 LEDs indiquen el nivell de càrrega (25–50–75–100%).
EVO-1700 · Estàndard
EVO-1700-T · Alta temperatura
EVO-1700-3_5AH · Alta capacitat
ch220 · Carregador individual
chx10 · Carregador múltiple
Totes les bateries i carregadors →
Sistema magnètic
Els nostres ganxos incorporen un sistema magnètic únic, format per 32 imants permanents de neodimi. Aquests imants estan col·locats en una configuració precisa que genera un camp magnètic orientat amb 3 funcions: atraure, centrar i orientar l’anella.
Tota la nostra gamma de ganxos incorpora aquest component bàsic, que permet l’enganxament de càrregues a distància.
Els ganxos també es poden configurar amb altres opcions.
Imant estàndard
REF.: IMANT ESTÀNDARD
L’imant estàndard està format per 32 imants permanents que creen un camp magnètic i fan les tres funcions que caracteritzen els ganxos elebia: atrau l’objectiu, el centra i l’orienta cap a l’anella. És el component bàsic que permet l’enganxament de càrregues a distància gràcies a un control remot.
Imant amb sensor
REF.: OPCIÓ S
Un sensor a l’imant indica quan l’anella hi està en contacte. Aquesta informació es mostra al comandament eMAX. Les unitats amb sensor a l’imant es poden configurar en «mode Autoclose»: el ganxo es tanca automàticament quan el sensor detecta que l’anella és en posició. La sensibilitat o el nivell d’activació del sensor es pot ajustar a les necessitats del client.
Imant d’alta potència
REF.: OPCIÓ PM
Més potència magnètica.
Sense imants
REF.: OPCIÓ V
Sense sistema magnètic.
Bàscula
Tota la gamma de ganxos es pot ampliar amb una cèl·lula de càrrega per pesar la càrrega que s’eleva. Aquesta cèl·lula de càrrega és precisa, robusta i està totalment integrada al ganxo, sense augmentar-ne el pes ni les dimensions.
La cèl·lula de càrrega és molt recomanable per evitar sobrecàrregues i com a mesura de seguretat addicional en l’elevació. També es pot instal·lar en models anteriors dels nostres evo5 a evo25.
Combinada amb el comandament eMAX, la cèl·lula de càrrega converteix els nostres ganxos en una bàscula precisa amb funcions avançades.

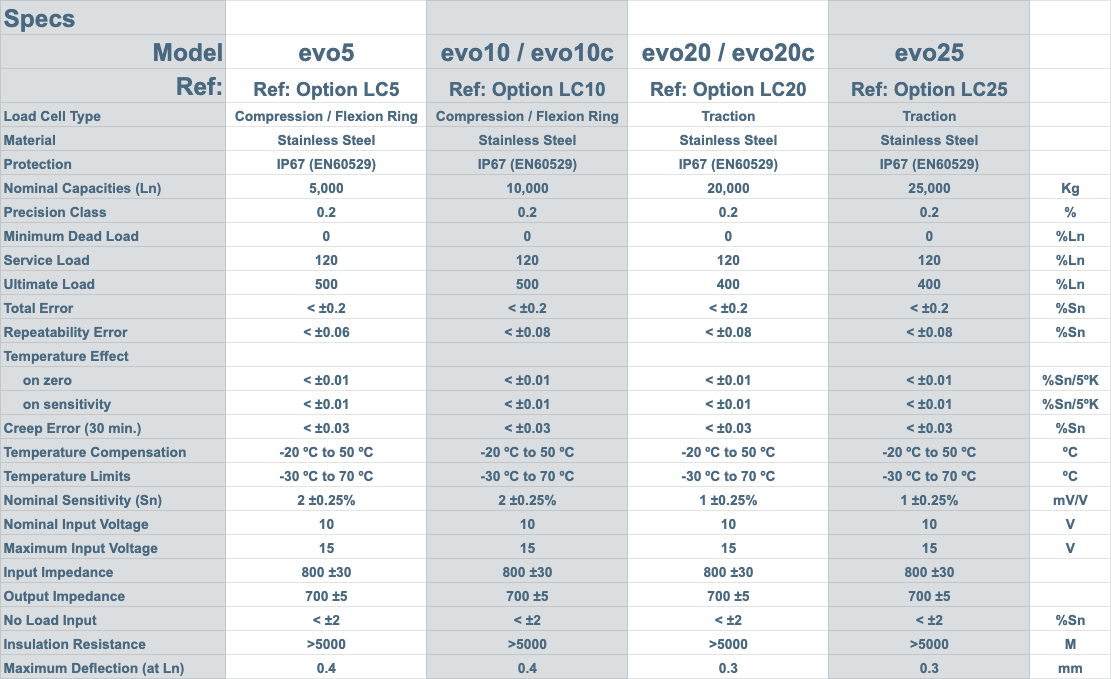

| evo5 | evo10 / evo10c | evo20 / evo20c | evo25 | ||
|---|---|---|---|---|---|
| Ref. del model | Ref: Opció LC5 | Ref: Opció LC10 | Ref: Opció LC20 | Ref: Opció LC25 | |
| Tipus de cèl·lula de càrrega | Compressió / Anell de flexió | Anell de flexió | – | Tracció | |
| Material | Acer inoxidable | Acer inoxidable | Acer inoxidable | Acer inoxidable | |
| Protecció | IP67 (EN60529) | IP67 (EN60529) | IP67 (EN60529) | IP67 (EN60529) | |
| Capacitats nominals (Ln) | 5,000 | 10,000 | 20,000 | 25,000 | Kg |
| Classe de precisió | 0.2 | 0.2 | 0.2 | 0.2 | % |
| Càrrega morta mínima | 0 | 0 | 0 | 0 | %Ln |
| Càrrega de servei | 120 | 120 | 120 | 120 | %Ln |
| Càrrega de ruptura | 500 | 500 | 400 | 400 | %Ln |
| Error total | < ±0.2 | < ±0.2 | < ±0.2 | < ±0.2 | %Sn |
| Error de repetibilitat | < ±0.06 | < ±0.08 | < ±0.08 | < ±0.08 | %Sn |
| Efecte de la temperatura – en zero | < ±0.01 | < ±0.01 | < ±0.01 | < ±0.01 | %Sn/5ºK |
| Efecte de la temperatura – en la sensibilitat | < ±0.01 | < ±0.01 | < ±0.01 | < ±0.01 | %Sn/5ºK |
| Error de fluència (30 min.) | < ±0.03 | < ±0.03 | < ±0.03 | < ±0.03 | %Sn |
| Compensació de temperatura | -20 ºC a 50 ºC | -20 ºC a 50 ºC | -20 ºC a 50 ºC | -20 ºC a 50 ºC | ºC |
| Límits de temperatura | -30 ºC a 70 ºC | -30 ºC a 70 ºC | -30 ºC a 70 ºC | -30 ºC a 70 ºC | ºC |
| Sensibilitat nominal (Sn) | 2 ±0.25% | 2 ±0.25% | 1 ±0.25% | 1 ±0.25% | mV/V |
| Tensió d’entrada nominal | 10 | 10 | 10 | 10 | V |
| Tensió d’entrada màxima | 15 | 15 | 15 | 15 | V |
| Impedància d’entrada | 800 ±30 | 800 ±30 | 800 ±30 | 800 ±30 | |
| Impedància de sortida | 700 ±5 | 700 ±5 | 700 ±5 | 700 ±5 | |
| Sortida sense càrrega | < ±2 | < ±2 | < ±2 | < ±2 | %Sn |
| Resistència d’aïllament | >5000 | >5000 | >5000 | >5000 | MΩ |
| Deflexió màxima (a Ln) | 0.4 | 0.4 | 0.3 | 0.3 | mm |
Opció alarma
Es pot configurar una alarma acústica si cal (100 dB a 1 m). S’activa en dues situacions:
– Quan la càrrega supera la capacitat o el límit de pes fixat al comandament eMAX.
– Quan la càrrega està desequilibrada, segons el diferencial fixat al comandament eMAX.
En tots dos casos, l’alarma i els avisos (brunzidor, vibració) s’apaguen automàticament quan es retira l’excés de pes o quan la càrrega queda ben equilibrada. Les instruccions de configuració s’inclouen al manual d’usuari de l’eMAX.
Codificador de posició
L’innovador codificador de posició s’ha integrat a tota la gamma de ganxos evo i aporta un element de seguretat addicional en totes les operacions d’elevació. El codificador suposa una millora tècnica dels nostres ganxos, ja que permet conèixer en tot moment la posició angular exacta del ganxo gràcies a la informació que envia al comandament eMAX.
Aquesta funció és molt útil en operacions en què l’operari no pot veure la posició del ganxo. L’estat del ganxo es mostra al comandament eMAX i transmet informació en temps real a l’operari.
Amb el codificador de posició i el comandament eMAX, l’usuari coneix sempre l’estat del ganxo (obert/tancat) i rep un avís mitjançant el brunzidor, la vibració i la pantalla de l’eMAX si la càrrega no està ben col·locada al ganxo (per exemple, a la punta del ganxo).
Amb aquesta funció avançada es redueixen els impactes, augmenta la vida útil del motor i de l’embragatge i, sobretot, millora la seguretat en totes les operacions d’elevació.
El codificador de posició es pot instal·lar en unitats anteriors de tota la gamma de ganxos evo (excepte en les versions amb tancament de molla).
Control remot
Obre i tanca el ganxo o rep informació en temps real del pes, el nivell de bateria i altres valors de l’operació d’elevació i maniobra.
Com la resta dels nostres productes d’elevació, el ganxo es pot vincular als comandaments a distància eMAX, eMINI i/o eINST instal·lable.
Tots permeten un control senzill, flexible, precís i fiable, de manera fail-safe.
Bumper evo5-evo25 amb LEDs
Amb la seguretat sempre present, el nou bumper evo5-evo25, que protegeix els ganxos dels impactes, incorpora ara un indicador d’estat LED que mostra en tot moment l’estat de l’evo5 a evo25 amb un codi de 4 colors visible des de la posició de l’operari.
Fabricat en cautxú de silicona flexible de 70 shore A de duresa, rígid i durador per absorbir impactes forts i repetits.
El material del bumper resisteix temperatures de -40 ºC a 200 ºC / -40 ºF a 392 ºF
Tapa de la bateria reforçada.
El nou bumper evo5 a evo25 amb LEDs es pot instal·lar en unitats anteriors i la instal·lació és molt senzilla.
NO és vàlid per al ganxo evo2 ni per a ganxos amb contrapès.
Bumper evo5-evo25
El bumper per a l’evo5 a evo25 és l’amortidor perfecte que protegeix els ganxos dels impactes, les ratllades i el desgast diari.
Fabricat en cautxú de silicona flexible de 70 shore A de duresa, rígid i durador per absorbir impactes forts i repetits.
El material del bumper resisteix temperatures de -40 ºC a 200 ºC / -40 ºF a 392 ºF
Protecció reforçada de l’allotjament de la bateria per evitar que caigui accidentalment.
El bumper evo5 a evo25 es pot instal·lar en unitats anteriors i la instal·lació és molt senzilla.
NO és vàlid per al ganxo evo2 ni per a ganxos amb contrapès.
Entorns especials
Els ganxos estàndard són robustos i estan dissenyats i fabricats per treballar en gairebé qualsevol indústria. Per a entorns especials, tens les opcions següents:
Marí
Els entorns marins són molt corrosius. La versió marina fa servir pintura C5M i components AISI per protegir el ganxo de la corrosió i la sal.
Recomanat per a:
Entorns marins
Indústries:
Aerogeneradors offshore, grues a bord, boies
Més informació aquí
DNV
L’evo5, l’evo10 i l’evo20 compleixen les normes DNV GL per a equips d’elevació a bord i offshore (certificació DNV 2.22), cosa que en confirma la seguretat i la fiabilitat en aquests entorns.
Recomanat per a:
Operacions offshore
Indústries:
Aerogeneradors offshore, grues a bord
Més informació aquí
ATEX/IECEx
Els evo5 a evo25 amb certificació ATEX/IECEx es consideren segurs per treballar en produccions explosives o en atmosferes amb risc significatiu d’explosió.
Certificació IECEx per treballar en emplaçaments classificats com a zona 1 i zona 21, segons les Directives Europees 2014/34/UE i 99/92/CE i les normes internacionals IECEx.
Recomanat per a:
Operacions en atmosferes potencialment explosives
Indústries:
Petroli i gas, mineria i química
Més informació aquí
Protector tèrmic
Protector tèrmic que protegeix el ganxo i els seus components electrònics de la calor radiant i amplia el rang de temperatura de treball.
Tot i que els elebia evo5 a evo25 són molt duradors i s’adapten a qualsevol situació, els entorns amb temperatures extremadament elevades requereixen un protector tèrmic. Aquest protector té un tractament superficial galvanitzat i és compatible amb tots els models evo5 a evo25.
Recomanat per a:
Operacions en què els ganxos estan sotmesos a temperatures extremadament elevades i calor radiant
Indústries:
Foneries
Més informació aquí
Normativa
La gamma evo de ganxos per a grua compleix les normes, directives i certificacions següents.
Normes d’elevació
- ASME B30.10-2009
- ASME B30.20-2010
- UNE-EN 1677-1:2001 + A1:2009
- UNE-EN 1677-2:2001 + A1:2008
- EN 10204 3.1.B
Seguretat de màquines i elèctrica
- UNE-EN ISO 12100:2012
- UNE-EN 1050
- UNE-EN 60204-1:2007
- UNE-EN 61000-6-2:2006
- UNE-EN 61000-6-4:2007
Directives UE
- Directiva de Màquines 2006/42/CE
- Directiva CEM 2014/30/UE
- Directiva de Baixa Tensió 2014/35/UE
- Directiva d’Equips Radioelèctrics 2014/53/UE
- 89/391/CEE · 89/654/CEE · 89/655/CEE · 89/656/CEE · 92/58/CEE 9a
Certificacions i qualitat
- Qualitat de producció garantida segons ISO 9001
- Certificació DNV GL (evo5 / evo10 / evo20)
- Certificat de disseny de construcció ARIB núm. 203-JN0689
- Identificador FCC 2ACLHEVO (sistema de transmissió digital)
- Marcatge CE i declaració de conformitat CE amb cada ganxo
- Membre de la F.E.M. (Federació Europea de la Manutenció)
Els ganxos evo s’han dissenyat incorporant els requisits essencials de seguretat de les normes internacionals d’elevació. Tanmateix, per la seva naturalesa de dispositiu automàtic, algunes disposicions (especialment les relatives a la geometria) es compleixen de manera limitada.
Enllaços ràpids
Configurador de ganxos
Personalitza i configura
els teus ganxos per a grua
i els seus accessoris.
Sol·licita una demo
Vols veure en persona
quin ganxo s’adapta
millor a les teves necessitats?
Manual d’usuari
Tota la informació que necessites
sobre la nostra gamma
de ganxos per a grua.
Preguntes freqüents
Quina capacitat d’elevació tenen els ganxos evo5 a evo25?
La gamma cobreix càrregues màximes de treball de 5.000 kg (evo5) a 25.000 kg (evo25), amb un factor de seguretat 4:1. Per a càrregues més lleugeres, l’evo2 ofereix 2.500 kg. La càrrega màxima de treball de cada ganxo s’indica a la seva placa CE.
Quina diferència hi ha entre l’evo10 i l’evo10c, o entre l’evo20 i l’evo20c?
Les versions compactes (evo10c i evo20c) tenen la mateixa càrrega màxima de treball que l’evo10 i l’evo20, en un cos més curt i lleuger. Consulta les dimensions completes a la secció Gamma.
Quant pes pot alliberar el ganxo a distància?
El motor pot alliberar eslingues i accessoris d’elevació de 15–30 kg a l’evo5 i l’evo10c, i de 20 kg a l’evo10, evo20c, evo20 i evo25. Per a valors superiors, contacta amb el nostre equip comercial.
Cal el tancament de seguretat als ganxos evo5 a evo25?
Per decidir si fer servir un tancament al ganxo, cal valorar amb cura l’aplicació d’elevació concreta. Els ganxos Elebia poden portar una de les dues opcions: un tancament de molla o un tancament de seguretat rígid.
En quines condicions poden treballar els ganxos evo?
Els ganxos evo estan dissenyats per a condicions atmosfèriques normals, en un rang de temperatura de -20 °C a 60 °C. No s’han d’exposar a àcids, àlcalis ni als seus vapors. Per a entorns marins, operacions offshore, atmosferes explosives o calor radiant elevada, consulta les opcions d’entorns especials.
Quina garantia tenen els ganxos evo?
Els ganxos evo tenen una garantia de 2 anys que cobreix peces i mà d’obra. Les bateries tenen una garantia a part de 12 mesos.
Quin manteniment necessiten els ganxos evo?
L’operari ha de revisar el ganxo abans de cada torn i de cada elevació. També cal fer inspeccions visuals freqüents i inspeccions periòdiques per part d’una persona qualificada: anuals en servei normal i més freqüents en servei intens o sever. Les instruccions completes s’inclouen al manual d’usuari.
El teu punt d’elevació és més gran o diferent d’una anella mestra, com una bobina, una campana de forn o una orella d’elevació fixa? Necessites més capacitat que 25 t?
La gamma NEO està dissenyada per a aquestes aplicacions. Veure els ganxos d’elevació NEO →
