Подъемный крюк для кранов
Намного больше, чем крюк с дистанционным высвобождением
Автоматические крюки для кранов evo5–evo25
evo5–evo25 — это автоматические крюки для кранов Elebia для тяжёлых грузов с рабочей нагрузкой от 5 000 кг до 25 000 кг. Они захватывают и освобождают груз дистанционно, поэтому никому не нужно прикасаться к грузу, стропу или крюку ни на одном этапе подъёма.
Магнит в нижней части крюка притягивает и позиционирует грузозахватное приспособление. Оператор нажимает «закрыть» на пульте дистанционного управления, крюк захватывает кольцо, и груз поднимается без ручных операций.
Крюки работают с подвесными звеньями, цепными и канатными стропами, текстильными стропами и биг-бэгами. В линейке шесть моделей: смотреть всю линейку. Для грузов до 2 500 кг см. evo2.
Как это работает?
Крюк создаёт магнитное поле, которое
1. притягивает грузозахватное приспособление…
2. …ориентирует его…
3. …и центрирует.
Затем оператор нажимает «закрыть» на пульте, и крюк автоматически закрывается — без ручного вмешательства и с безопасного расстояния.
На нашем YouTube-канале вы найдёте другие видео о том, как запатентованные крюки evo дистанционно захватывают и освобождают любой груз в различных применениях и отраслях.
Умный
Датчик в магните показывает, когда кольцо находится в нужном положении. Вся эта информация записывается в пульт eMAX, который собирает все данные и регистрирует всю работу крюка.
Эффективный
Мы переработали аккумулятор повышенной ёмкости, чтобы повысить эффективность и снизить энергопотребление крюка. Аккумулятор полностью заряжается за 3 часа и обеспечивает до 5 000 циклов или 250 часов в режиме ожидания. Подробнее об аккумуляторе ↓
Мощный
Мотор-редуктор дистанционно освобождает тяжёлую оснастку: 15–30 кг (33–66 фунтов) у evo5 и evo10c и 20 кг (44 фунта) у evo10, evo20c, evo20 и evo25. Точное электронное управление крутящим моментом позволяет настроить предел освобождения, а муфта защищает двигатель от перегрузок. Для больших значений обратитесь в наш отдел продаж.
Прочный
Разработан для работы в самых тяжёлых условиях, например на металлургических заводах и в портах, и изготовлен из лучших материалов: корпус из высокопрочной стали WELDOX® и кованый крюк типа T или V. Рабочий диапазон от -20 °C до 60 °C (от -4 °F до 140 °F).
evo5–evo25 в работе
Подъём тяжёлых грузов с автоматическим захватом и дистанционным освобождением.
evo5 поднимает бухты стальной проволоки
Пресс-форма для литья пластмасс с одной точкой подъёма
Перемещение пачек арматуры
Отказобезопасная конструкция
Линейка evo разработана для повышения безопасности и производительности по принципу fail-safe. Главное — этот крюк НЕ МОЖЕТ уронить подвешенный груз. Это свойство всех наших конструкций: отказобезопасность обеспечивается геометрией, без датчиков и электрических компонентов.
Защёлка
Крюки evo5–evo25 могут комплектоваться пружинной или жёсткой защёлкой. Подробнее
Жёсткая защёлка
Пружинная защёлка
Линейка
Информация о крюке evo2 здесь: evo2
5,000 kgs./11,023 lbs.
10,000 kgs./22,046 lbs.
10,000 kgs./22,046 lbs.
20,000 kgs./44,092 lbs.
20,000 kgs./44,092 lbs.
25,000 kgs./55,115 lbs.
evo5–evo25: время работы и зарядка аккумулятора
Съёмный перезаряжаемый литий-ионный аккумулятор.
- Полная зарядка за 3 часа.
- Без разъёмов и кабелей: вставляется нажатием, извлекается вытягиванием.
- Система фиксации удерживает его на месте при ударах.
- 4 светодиода показывают уровень заряда (25–50–75–100 %).
EVO-1700 · Стандартный
EVO-1700-T · Для высоких температур
EVO-1700-3_5AH · Повышенной ёмкости
ch220 · Одиночное зарядное устройство
chx10 · Многоместное зарядное устройство
Все аккумуляторы и зарядные устройства →
Магнитная система
Наши крюки оснащены уникальной магнитной системой из 32 неодимовых постоянных магнитов. Магниты расположены в точной конфигурации, создающей направленное магнитное поле с 3 функциями: притягивать, центрировать и ориентировать подвесное звено.
Этот базовый компонент есть во всей линейке наших крюков — он позволяет захватывать грузы дистанционно.
Крюки также можно комплектовать другими опциями.
Стандартный магнит
АРТ.: СТАНДАРТНЫЙ МАГНИТ
Стандартный магнит состоит из 32 постоянных магнитов, которые создают магнитное поле и выполняют три функции, отличающие крюки elebia: притягивают объект, центрируют его и ориентируют к кольцу. Это базовый компонент, который позволяет захватывать грузы дистанционно с помощью пульта.
Магнит с датчиком
АРТ.: ОПЦИЯ S
Датчик в магните показывает, когда подвесное звено прилегает к нему. Эта информация отображается на пульте eMAX. Крюки с датчиком можно настроить на «режим Autoclose»: крюк закрывается автоматически, когда датчик фиксирует, что кольцо находится в нужном положении. Чувствительность или порог срабатывания датчика настраивается под требования клиента.
Усиленный магнит
АРТ.: ОПЦИЯ PM
Повышенная магнитная сила.
Без магнитов
АРТ.: ОПЦИЯ V
Без магнитной системы.
Весы
Всю линейку крюков можно дооснастить тензодатчиком для взвешивания поднимаемого груза. Тензодатчик точный, надёжный и полностью встроен в крюк, не увеличивая его массу и габариты.
Тензодатчик настоятельно рекомендуется для предотвращения перегрузок и как дополнительная мера безопасности при подъёме. Его можно установить и на более ранние модели наших evo5–evo25.
В сочетании с пультом eMAX тензодатчик превращает наши крюки в точные весы с расширенными функциями.
| evo5 | evo10 / evo10c | evo20 / evo20c | evo25 | ||
|---|---|---|---|---|---|
| Артикул модели | Арт.: Опция LC5 | Арт.: Опция LC10 | Арт.: Опция LC20 | Арт.: Опция LC25 | |
| Тип тензодатчика | Сжатие / изгибное кольцо | Изгибное кольцо | — | Растяжение | |
| Материал | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | |
| Защита | IP67 (EN60529) | IP67 (EN60529) | IP67 (EN60529) | IP67 (EN60529) | |
| Номинальная нагрузка (Ln) | 5,000 | 10,000 | 20,000 | 25,000 | кг |
| Класс точности | 0.2 | 0.2 | 0.2 | 0.2 | % |
| Минимальная начальная нагрузка | 0 | 0 | 0 | 0 | %Ln |
| Рабочая нагрузка | 120 | 120 | 120 | 120 | %Ln |
| Разрушающая нагрузка | 500 | 500 | 400 | 400 | %Ln |
| Общая погрешность | < ±0.2 | < ±0.2 | < ±0.2 | < ±0.2 | %Sn |
| Погрешность повторяемости | < ±0.06 | < ±0.08 | < ±0.08 | < ±0.08 | %Sn |
| Влияние температуры на ноль | < ±0.01 | < ±0.01 | < ±0.01 | < ±0.01 | %Sn/5ºK |
| Влияние температуры на чувствительность | < ±0.01 | < ±0.01 | < ±0.01 | < ±0.01 | %Sn/5ºK |
| Погрешность ползучести (30 мин) | < ±0.03 | < ±0.03 | < ±0.03 | < ±0.03 | %Sn |
| Температурная компенсация | от -20 ºC до 50 ºC | от -20 ºC до 50 ºC | от -20 ºC до 50 ºC | от -20 ºC до 50 ºC | ºC |
| Предельные температуры | от -30 ºC до 70 ºC | от -30 ºC до 70 ºC | от -30 ºC до 70 ºC | от -30 ºC до 70 ºC | ºC |
| Номинальная чувствительность (Sn) | 2 ±0.25% | 2 ±0.25% | 1 ±0.25% | 1 ±0.25% | mV/V |
| Номинальное напряжение питания | 10 | 10 | 10 | 10 | V |
| Максимальное напряжение питания | 15 | 15 | 15 | 15 | V |
| Входное сопротивление | 800 ±30 | 800 ±30 | 800 ±30 | 800 ±30 | |
| Выходное сопротивление | 700 ±5 | 700 ±5 | 700 ±5 | 700 ±5 | |
| Выходной сигнал без нагрузки | < ±2 | < ±2 | < ±2 | < ±2 | %Sn |
| Сопротивление изоляции | >5000 | >5000 | >5000 | >5000 | MΩ |
| Максимальный прогиб (при Ln) | 0.4 | 0.4 | 0.3 | 0.3 | мм |
Опция сигнализации
При необходимости можно настроить звуковую сигнализацию (100 дБ на расстоянии 1 м). Она срабатывает в двух случаях:
— Когда груз превышает грузоподъёмность или предел веса, заданный на пульте eMAX.
— Когда груз несбалансирован, согласно разнице, заданной на пульте eMAX.
В обоих случаях сигнализация и предупреждения (зуммер, вибрация) автоматически отключаются, как только лишний вес убран или груз правильно сбалансирован. Инструкции по настройке приведены в руководстве пользователя eMAX.
Датчик положения
Инновационный датчик положения встроен во всю линейку крюков evo и служит дополнительным элементом безопасности во всех подъёмных операциях. Он позволяет в любой момент знать точное угловое положение крюка благодаря данным, передаваемым на пульт eMAX.
Эта функция особенно полезна, когда оператор не видит положение крюка. Состояние крюка отображается на пульте eMAX, и оператор получает информацию в реальном времени.
С датчиком положения и пультом eMAX пользователь всегда знает состояние крюка (открыт/закрыт) и получает предупреждение зуммером, вибрацией и на экране eMAX, если груз размещён на крюке неправильно (например, на носике крюка).
Эта функция снижает количество ударов, продлевает срок службы двигателя и муфты и, главное, повышает безопасность всех подъёмных операций.
Датчик положения можно установить на более ранние устройства всей линейки evo (кроме версий с пружинной защёлкой).
Дистанционное управление
Открывайте и закрывайте крюк или получайте в реальном времени данные о весе, уровне заряда и других параметрах подъёма и перемещения.
Как и другие наши подъёмные изделия, крюк можно подключить к пультам дистанционного управления eMAX, eMINI и/или встраиваемому eINST.
Все они обеспечивают простое, гибкое, точное и надёжное управление по принципу fail-safe.

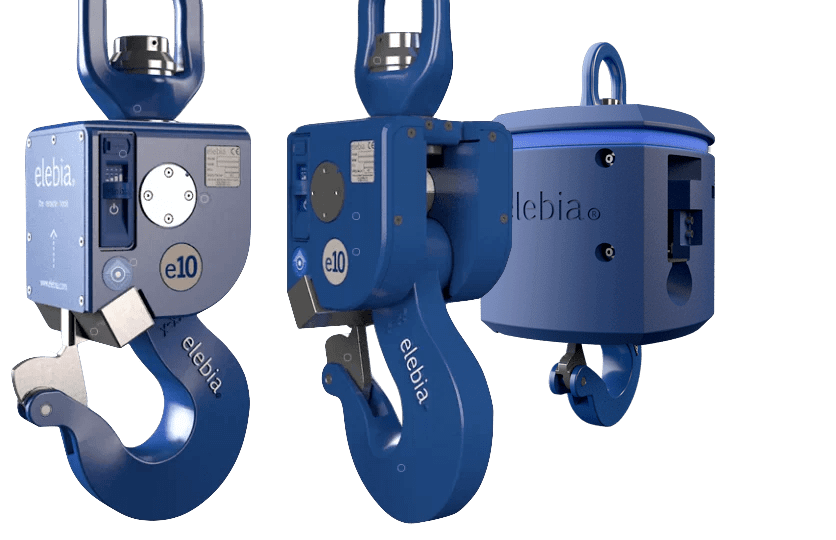

Бампер evo5-evo25 со светодиодами
Заботясь о безопасности, мы оснастили новый бампер evo5-evo25, защищающий крюки от ударов, светодиодным индикатором состояния. Он постоянно показывает состояние evo5–evo25 с помощью 4-цветного кода, видимого с места оператора.
Изготовлен из гибкой силиконовой резины твёрдостью 70 по Шору A — достаточно жёсткой и прочной, чтобы выдерживать многократные сильные удары.
Материал бампера выдерживает температуру от -40 ºC до 200 ºC / от -40 ºF до 392 ºF
Усиленная крышка аккумулятора.
Новый бампер evo5–evo25 со светодиодами можно установить на более ранние устройства, монтаж очень простой.
НЕ подходит для крюка evo2 и крюков с противовесом.
Бампер evo5-evo25
Бампер для evo5–evo25 — идеальный амортизатор, защищающий крюки от ударов, царапин и повседневного износа.
Изготовлен из гибкой силиконовой резины твёрдостью 70 по Шору A — достаточно жёсткой и прочной, чтобы выдерживать многократные сильные удары.
Материал бампера выдерживает температуру от -40 ºC до 200 ºC / от -40 ºF до 392 ºF
Усиленная защита отсека аккумулятора, чтобы он случайно не выпал.
Бампер evo5–evo25 можно установить на более ранние устройства, монтаж очень простой.
НЕ подходит для крюка evo2 и крюков с противовесом.
Особые условия работы
Стандартные крюки прочные, разработаны и изготовлены для работы практически в любой отрасли. Для особых условий доступны следующие варианты:
Морское исполнение
Морская среда очень агрессивна. В морском исполнении используются краска C5M и компоненты AISI, которые защищают крюк от коррозии и соли.
Рекомендуется для:
Морской среды
Отрасли:
Морские ветровые турбины, судовые краны, буи
Подробнее здесь
DNV
Модели evo5, evo10 и evo20 соответствуют стандартам DNV GL для судовых и морских грузоподъёмных устройств (сертификация DNV 2.22), что подтверждает их безопасность и надёжность в этих условиях.
Рекомендуется для:
Морских работ (offshore)
Отрасли:
Морские ветровые турбины, судовые краны
Подробнее здесь
ATEX/IECEx
Крюки evo5–evo25 с сертификацией ATEX/IECEx считаются безопасными для работы на взрывоопасных производствах и во взрывоопасных средах.
Сертификация IECEx для работы в зонах 1 и 21 в соответствии с европейскими директивами 2014/34/ЕС и 99/92/ЕС и международными стандартами IECEx.
Рекомендуется для:
Работ в потенциально взрывоопасных средах
Отрасли:
Нефтегазовая, горнодобывающая и химическая
Подробнее здесь
Тепловой щит
Тепловой щит защищает крюк и его электронные компоненты от лучистого тепла и расширяет рабочий температурный диапазон.
Хотя крюки elebia evo5–evo25 очень долговечны и подходят для любых условий, при экстремально высоких температурах требуется тепловой щит. Щит имеет оцинкованное покрытие и совместим со всеми моделями evo5–evo25.
Рекомендуется для:
Работ, где крюки подвергаются воздействию экстремально высоких температур и лучистого тепла
Отрасли:
Литейное производство
Подробнее здесь
Нормативные стандарты
Линейка крюков evo соответствует следующим стандартам, директивам и сертификатам.
Стандарты для подъёмного оборудования
- ASME B30.10-2009
- ASME B30.20-2010
- UNE-EN 1677-1:2001 + A1:2009
- UNE-EN 1677-2:2001 + A1:2008
- EN 10204 3.1.B
Безопасность машин и электробезопасность
- UNE-EN ISO 12100:2012
- UNE-EN 1050
- UNE-EN 60204-1:2007
- UNE-EN 61000-6-2:2006
- UNE-EN 61000-6-4:2007
Директивы ЕС
- Директива о машинах 2006/42/ЕС
- Директива ЭМС 2014/30/ЕС
- Директива по низковольтному оборудованию 2014/35/ЕС
- Директива о радиооборудовании 2014/53/ЕС
- 89/391/ЕЭС · 89/654/ЕЭС · 89/655/ЕЭС · 89/656/ЕЭС · 92/58/ЕЭС 9a
Сертификаты и качество
- Качество производства обеспечено по ISO 9001
- Сертификация DNV GL (evo5 / evo10 / evo20)
- Сертификат конструкции ARIB № 203-JN0689
- Идентификатор FCC 2ACLHEVO (цифровая система передачи)
- Маркировка CE и декларация соответствия CE для каждого крюка
- Член F.E.M. (Европейская федерация подъёмно-транспортного оборудования)
Крюки evo разработаны с учётом основных требований безопасности международных стандартов для подъёмного оборудования. Однако, поскольку это автоматическое устройство, некоторые положения (особенно касающиеся геометрии) выполняются в ограниченном объёме.
Быстрые ссылки
Конфигуратор крюков
Настройте и сконфигурируйте
свои крюки для кранов
и их аксессуары.
Запросить демо
Хотите лично увидеть,
какой крюк лучше всего
подходит для ваших задач?
Руководство пользователя
Вся необходимая информация
о нашей линейке
крюков для кранов.
Частые вопросы
Какова грузоподъёмность крюков evo5–evo25?
Линейка охватывает рабочую нагрузку от 5 000 кг (evo5) до 25 000 кг (evo25) с коэффициентом запаса 4:1. Для более лёгких грузов evo2 рассчитан на 2 500 кг. Рабочая нагрузка каждого крюка указана на его табличке CE.
Чем отличаются evo10 и evo10c, evo20 и evo20c?
Компактные версии (evo10c и evo20c) имеют ту же рабочую нагрузку, что и evo10 и evo20, но в более коротком и лёгком корпусе. Все размеры см. в разделе Линейка.
Какой вес крюк может освободить дистанционно?
Двигатель может освобождать стропы и грузозахватные приспособления массой 15–30 кг у evo5 и evo10c и 20 кг у evo10, evo20c, evo20 и evo25. Для больших значений обратитесь в наш отдел продаж.
Нужна ли предохранительная защёлка на крюках evo5–evo25?
Решение об использовании защёлки нужно принимать, тщательно оценив конкретное подъёмное применение. Крюки Elebia могут комплектоваться одним из двух вариантов: пружинной защёлкой или жёсткой предохранительной защёлкой.
В каких условиях могут работать крюки evo?
Крюки evo рассчитаны на нормальные атмосферные условия при температуре от -20 °C до 60 °C. Их нельзя подвергать воздействию кислот, щелочей и их паров. Для морской среды, работ offshore, взрывоопасных сред или сильного лучистого тепла см. варианты для особых условий работы.
Какая гарантия на крюки evo?
На крюки evo предоставляется гарантия 2 года на детали и работу. На аккумуляторы действует отдельная гарантия 12 месяцев.
Какое обслуживание требуется крюкам evo?
Оператор должен проверять крюк перед каждой сменой и каждым подъёмом. Также необходимы частые визуальные осмотры и периодические проверки квалифицированным специалистом: ежегодно при нормальном режиме и чаще при тяжёлом или особо тяжёлом режиме. Полные указания приведены в руководстве пользователя.
Ваша точка подъёма больше или отличается от подвесного звена — например, бухта, колпак печи или неподвижная подъёмная проушина? Нужна грузоподъёмность больше 25 т?
Линейка NEO разработана для таких применений. Смотреть подъёмные крюки NEO →
