Der Automatikhaken der Zukunft
Viel mehr als ein Fernauslöser Haken.
Automatische Kranhaken evo5 bis evo25
Die evo5 bis evo25 sind die automatischen Kranhaken von Elebia für schwere Lasten, mit Tragfähigkeiten von 5.000 kg bis 25.000 kg. Sie nehmen die Last ferngesteuert auf und lösen sie ferngesteuert aus. So muss niemand während des Hebevorgangs die Last, das Anschlagmittel oder den Haken berühren.
Ein Magnet im unteren Teil des Hakens zieht das Anschlagmittel an und positioniert es. Der Bediener drückt auf der Fernsteuerung „Schließen“, der Haken greift den Ring und die Last wird ohne manuelles Eingreifen angehoben.
Sie arbeiten mit Aufhängeringen, Kettengehängen, Drahtseilgehängen, textilen Anschlagmitteln und Big Bags. Die Serie umfasst sechs Modelle: alle Modelle ansehen. Für Lasten bis 2.500 kg siehe den evo2.
Wie funktioniert es?
Der Haken erzeugt ein Magnetfeld, das
1. das Anschlagmittel anzieht…
2. …es ausrichtet…
3. …und zentriert.
Danach drückt der Bediener auf der Fernsteuerung „Schließen“ und der Haken schließt automatisch, ohne manuelles Eingreifen und aus sicherer Entfernung.
Auf unserem YouTube-Kanal finden Sie weitere Videos, die zeigen, wie die patentierten evo-Haken jede Last in verschiedenen Anwendungen und Branchen ferngesteuert aufnehmen und auslösen.
Intelligent
Ein Sensor im Magneten zeigt an, wann sich der Ring in Position befindet. Alle Informationen werden in der eMAX-Fernsteuerung gespeichert, die als Zentrale alle Daten sammelt und die gesamte Aktivität des Hakens aufzeichnet.
Effizient
Wir haben den Hochleistungsakku neu entwickelt, um die Effizienz zu steigern und den Energieverbrauch des Hakens zu minimieren. Der Akku ist in 3 Stunden vollständig geladen und ermöglicht bis zu 5.000 Zyklen oder 250 Stunden im Standby. Akku-Details ↓
Kraftvoll
Der Getriebemotor löst schwere Anschlagmittel ferngesteuert aus: 15–30 kg (33–66 lbs) beim evo5 und evo10c sowie 20 kg (44 lbs) beim evo10, evo20c, evo20 und evo25. Dank der präzisen elektronischen Drehmomentsteuerung lässt sich die Auslösegrenze einstellen, und eine Kupplung schützt den Motor vor Überlast. Für höhere Werte wenden Sie sich an unser Vertriebsteam.
Robust
Entwickelt für härteste Bedingungen wie in Stahlwerken und Häfen und aus den besten Materialien gefertigt: Gehäuse aus hochfestem WELDOX®-Stahl und geschmiedeter Haken, Typ T oder V. Einsatzbereich von -20 °C bis 60 °C (-4 °F bis 140 °F).
evo5 bis evo25 im Einsatz
Schwerlastanwendungen mit automatischem Einhängen und ferngesteuertem Auslösen.
evo5 beim Heben von Stahldrahtcoils
Kunststoff-Spritzgussform mit einem einzigen Anschlagpunkt
Handhabung von Betonstahlbündeln
Ausfallsicheres Design
Die evo-Serie wurde entwickelt, um die Sicherheit zu erhöhen und die Produktivität zu steigern. Sie folgt dem Fail-safe-Prinzip. Vor allem KANN dieser Haken eine hängende Last NICHT fallen lassen. Das gilt für alle unsere Konstruktionen: geometrisch ausfallsicher, ohne Sensoren oder elektrische Bauteile.
Sicherungsfalle
Die Kranhaken evo5 bis evo25 können mit federbelasteter oder starrer Sicherungsfalle konfiguriert werden. Mehr erfahren
Starre Sicherungsfalle
Federbelastete Sicherungsfalle
Modelle
Informationen zum Kranhaken evo2 finden Sie hier: evo2
5,000 kgs./11,023 lbs.
10,000 kgs./22,046 lbs.
10,000 kgs./22,046 lbs.
20,000 kgs./44,092 lbs.
20,000 kgs./44,092 lbs.
25,000 kgs./55,115 lbs.
evo5–evo25: Akkulaufzeit und Laden
Herausnehmbarer, wiederaufladbarer Li-Ion-Akku.
- In 3 Stunden vollständig geladen.
- Keine Stecker oder Kabel: zum Einsetzen hineindrücken, zum Entnehmen herausziehen.
- Ein Verriegelungssystem hält ihn bei Stößen sicher an seinem Platz.
- 4 LEDs zeigen den Ladezustand an (25–50–75–100 %).
EVO-1700 · Standard
EVO-1700-T · Hochtemperatur
EVO-1700-3_5AH · Hohe Kapazität
ch220 · Einzelladegerät
chx10 · Mehrfachladegerät
Magnetsystem
Unsere Kranhaken verfügen über ein einzigartiges Magnetsystem aus 32 Neodym-Permanentmagneten. Diese Magnete sind in einer präzisen Anordnung platziert, die ein gerichtetes Magnetfeld mit 3 Funktionen erzeugt: Anziehen, Zentrieren und Ausrichten des Aufhängerings.
Alle unsere Haken verfügen über diese Grundkomponente, die das ferngesteuerte Einhängen von Lasten ermöglicht.
Die Kranhaken lassen sich zudem mit weiteren Optionen konfigurieren.
Standardmagnet
REF.: STANDARDMAGNET
Der Standardmagnet besteht aus 32 Permanentmagneten, die ein Magnetfeld erzeugen und die drei Funktionen erfüllen, die elebia-Haken auszeichnen: Er zieht das Ziel an, zentriert es und richtet es zum Ring aus. Diese Grundkomponente ermöglicht das Einhängen von Lasten aus der Ferne mit einer Fernsteuerung.
Magnet mit Sensor
REF.: OPTION S
Ein Sensor im Magneten zeigt an, wann der Aufhängering anliegt. Diese Information wird auf der eMAX-Fernsteuerung angezeigt. Geräte mit Magnetsensor können im „Autoclose-Modus“ konfiguriert werden: Der Haken schließt automatisch, sobald der Sensor erkennt, dass sich der Ring in Position befindet. Die Empfindlichkeit bzw. Auslöseschwelle des Sensors lässt sich an die Anforderungen des Kunden anpassen.
Power-Magnet
REF.: OPTION PM
Erhöhte Magnetkraft.
Ohne Magnete
REF.: OPTION V
Ohne Magnetsystem.
Wiegefunktion
Die gesamte Hakenserie kann mit einer Wägezelle nachgerüstet werden, um die gehobene Last zu wiegen. Die Wägezelle ist präzise, robust und vollständig in den Haken integriert, ohne dessen Gewicht oder Abmessungen zu erhöhen.
Die Wägezelle wird zur Vermeidung von Überlast und als zusätzliche Sicherheitsmaßnahme beim Heben dringend empfohlen. Sie kann auch in ältere Modelle unserer evo5 bis evo25 nachgerüstet werden.
In Kombination mit der eMAX-Fernsteuerung wird jeder unserer Haken zu einer präzisen Waage mit erweiterten Funktionen.
| evo5 | evo10 / evo10c | evo20 / evo20c | evo25 | ||
|---|---|---|---|---|---|
| Modell-Ref. | Ref: Option LC5 | Ref: Option LC10 | Ref: Option LC20 | Ref: Option LC25 | |
| Typ der Wägezelle | Druck / Biegering | Biegering | – | Zug | |
| Material | Edelstahl | Edelstahl | Edelstahl | Edelstahl | |
| Schutzart | IP67 (EN60529) | IP67 (EN60529) | IP67 (EN60529) | IP67 (EN60529) | |
| Nennlasten (Ln) | 5,000 | 10,000 | 20,000 | 25,000 | Kg |
| Genauigkeitsklasse | 0.2 | 0.2 | 0.2 | 0.2 | % |
| Minimale Vorlast | 0 | 0 | 0 | 0 | %Ln |
| Gebrauchslast | 120 | 120 | 120 | 120 | %Ln |
| Bruchlast | 500 | 500 | 400 | 400 | %Ln |
| Gesamtfehler | < ±0.2 | < ±0.2 | < ±0.2 | < ±0.2 | %Sn |
| Wiederholfehler | < ±0.06 | < ±0.08 | < ±0.08 | < ±0.08 | %Sn |
| Temperatureinfluss – auf den Nullpunkt | < ±0.01 | < ±0.01 | < ±0.01 | < ±0.01 | %Sn/5ºK |
| Temperatureinfluss – auf die Empfindlichkeit | < ±0.01 | < ±0.01 | < ±0.01 | < ±0.01 | %Sn/5ºK |
| Kriechfehler (30 Min.) | < ±0.03 | < ±0.03 | < ±0.03 | < ±0.03 | %Sn |
| Temperaturkompensation | -20 ºC bis 50 ºC | -20 ºC bis 50 ºC | -20 ºC bis 50 ºC | -20 ºC bis 50 ºC | ºC |
| Temperaturgrenzen | -30 ºC bis 70 ºC | -30 ºC bis 70 ºC | -30 ºC bis 70 ºC | -30 ºC bis 70 ºC | ºC |
| Nennkennwert (Sn) | 2 ±0.25% | 2 ±0.25% | 1 ±0.25% | 1 ±0.25% | mV/V |
| Nenn-Eingangsspannung | 10 | 10 | 10 | 10 | V |
| Maximale Eingangsspannung | 15 | 15 | 15 | 15 | V |
| Eingangswiderstand | 800 ±30 | 800 ±30 | 800 ±30 | 800 ±30 | |
| Ausgangswiderstand | 700 ±5 | 700 ±5 | 700 ±5 | 700 ±5 | |
| Nullsignal | < ±2 | < ±2 | < ±2 | < ±2 | %Sn |
| Isolationswiderstand | >5000 | >5000 | >5000 | >5000 | MΩ |
| Maximale Durchbiegung (bei Ln) | 0.4 | 0.4 | 0.3 | 0.3 | mm |
Option Alarm
Bei Bedarf kann ein akustischer Alarm konfiguriert werden (100 dB in 1 m). Er wird in zwei Situationen ausgelöst:
– Wenn die Last die Tragfähigkeit oder das an der eMAX-Fernsteuerung eingestellte Gewichtslimit überschreitet.
– Wenn die Last ungleich verteilt ist, gemäß der an der eMAX-Fernsteuerung eingestellten Differenz.
In beiden Fällen schalten sich Alarm und Warnungen (Summer, Vibration) automatisch ab, sobald das Übergewicht entfernt oder die Last korrekt ausgeglichen ist. Die Einstellanleitung finden Sie in der Bedienungsanleitung der eMAX.
Positionsencoder
Der innovative Positionsencoder ist in die gesamte evo-Serie integriert und bietet bei allen Hebevorgängen ein zusätzliches Sicherheitselement. Der Encoder ist eine technische Weiterentwicklung unserer Haken, da er dank der an die eMAX-Fernsteuerung übertragenen Informationen jederzeit die genaue Winkelposition des Hakens anzeigt.
Diese Funktion ist besonders hilfreich, wenn der Bediener die Position des Hakens nicht sehen kann. Der Status des Hakens wird auf der eMAX-Fernsteuerung angezeigt und dem Bediener in Echtzeit übermittelt.
Mit Positionsencoder und eMAX-Fernsteuerung kennt der Benutzer stets den Status des Hakens (offen/geschlossen) und wird über Summer, Vibration und Display der eMAX gewarnt, wenn die Last nicht korrekt im Haken sitzt (z. B. auf der Hakenspitze).
Diese Funktion verringert Stöße, verlängert die Lebensdauer von Motor und Kupplung und erhöht vor allem die Sicherheit bei allen Hebevorgängen.
Der Positionsencoder kann in ältere Geräte der gesamten evo-Serie nachgerüstet werden (außer bei Versionen mit federbelasteter Sicherungsfalle).
Ferngesteuert
Öffnen und schließen Sie den Haken oder erhalten Sie in Echtzeit Informationen zu Gewicht, Akkustand und weiteren Werten des Hebe- und Rangiervorgangs.
Wie unsere anderen Hebeprodukte lässt sich der Kranhaken mit den Fernsteuerungen eMAX, eMINI und/oder der installierbaren eINST koppeln.
Alle ermöglichen eine einfache, flexible, präzise und zuverlässige Steuerung nach dem Fail-safe-Prinzip.

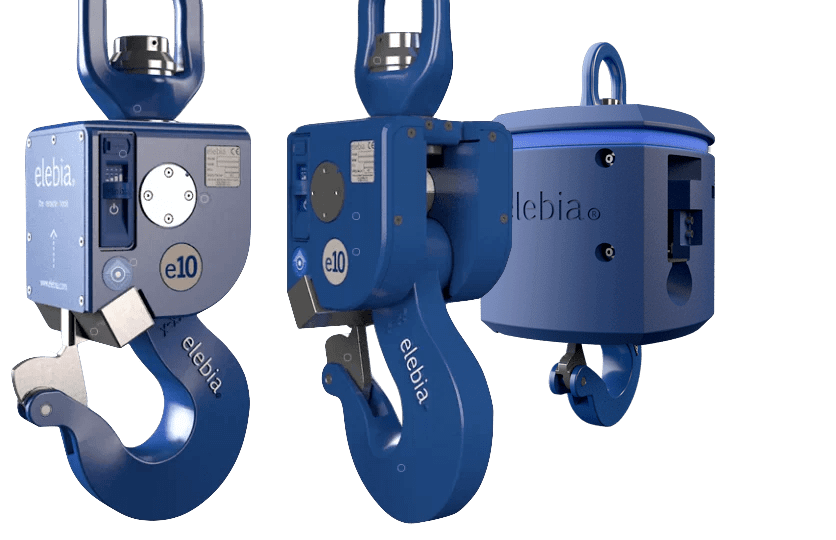

evo5-evo25 Bumper mit LEDs
Mit Blick auf die Sicherheit verfügt der neue evo5-evo25 Bumper, der die Haken vor Stößen schützt, jetzt auch über eine LED-Statusanzeige. Sie zeigt den Status der evo5 bis evo25 jederzeit mit einem 4-Farben-Code an, der von der Bedienerposition aus sichtbar ist.
Aus flexiblem Silikonkautschuk mit 70 Shore A Härte, steif und langlebig genug, um wiederholte schwere Stöße aufzufangen.
Das Bumper-Material hält Temperaturen von -40 ºC bis 200 ºC / -40 ºF bis 392 ºF stand.
Verstärkte Akkuabdeckung.
Der neue evo5 bis evo25 Bumper mit LEDs kann an älteren Geräten nachgerüstet werden und ist sehr einfach zu montieren.
Er ist NICHT für den evo2-Haken oder Haken mit Gegengewicht geeignet.
evo5-evo25 Bumper
Der Bumper für evo5 bis evo25 ist der ideale Stoßdämpfer, der die Haken vor Stößen, Kratzern und täglichem Verschleiß schützt.
Aus flexiblem Silikonkautschuk mit 70 Shore A Härte, steif und langlebig genug, um wiederholte schwere Stöße aufzufangen.
Das Bumper-Material hält Temperaturen von -40 ºC bis 200 ºC / -40 ºF bis 392 ºF stand.
Verstärkter Schutz des Akkufachs, damit der Akku nicht versehentlich herausfällt.
Der evo5 bis evo25 Bumper kann an älteren Geräten nachgerüstet werden und ist sehr einfach zu montieren.
Er ist NICHT für den evo2-Haken oder Haken mit Gegengewicht geeignet.
Spezielle Einsatzbereiche
Die Standard-Kranhaken sind robust und für den Einsatz in nahezu allen Branchen konzipiert und gebaut. Für spezielle Einsatzbereiche stehen folgende Optionen zur Verfügung:
Maritim
Maritime Umgebungen sind stark korrosiv. Die maritime Ausführung verwendet C5M-Lackierung und AISI-Komponenten, um den Haken vor Korrosion und Salzschäden zu schützen.
Empfohlen für:
Maritime Umgebungen
Branchen:
Offshore-Windkraftanlagen, Bordkrane, Bojen
Weitere Informationen hier
DNV
Die Modelle evo5, evo10 und evo20 erfüllen die DNV-GL-Normen für Hebezeuge an Bord und offshore (DNV-2.22-Zertifizierung), was ihre Sicherheit und Zuverlässigkeit in diesen Umgebungen bestätigt.
Empfohlen für:
Offshore-Einsätze
Branchen:
Offshore-Windkraftanlagen, Bordkrane
Weitere Informationen hier
ATEX/IECEx
Die evo5 bis evo25 mit ATEX/IECEx-Zertifizierung gelten als sicher für den Einsatz in explosionsgefährdeten Produktionen oder Atmosphären mit erheblicher Explosionsgefahr.
IECEx-Zertifizierung für den Einsatz in Bereichen der Zone 1 und Zone 21 gemäß den europäischen Richtlinien 2014/34/EU und 99/92/EG sowie den internationalen IECEx-Normen.
Empfohlen für:
Einsätze in explosionsgefährdeten Atmosphären
Branchen:
Öl und Gas, Bergbau und Chemie
Weitere Informationen hier
Hitzeschild
Hitzeschild, der den Kranhaken und seine elektronischen Bauteile vor Strahlungswärme schützt und den Arbeitstemperaturbereich erweitert.
Obwohl die elebia evo5 bis evo25 sehr langlebig sind und sich an jede Situation anpassen, erfordern Umgebungen mit extrem hohen Temperaturen einen Hitzeschild. Dieser Hitzeschild ist oberflächenverzinkt und mit allen Modellen evo5 bis evo25 kompatibel.
Empfohlen für:
Einsätze, bei denen die Kranhaken extrem hohen Temperaturen und Strahlungswärme ausgesetzt sind
Branchen:
Gießereien
Weitere Informationen hier
Normen und Vorschriften
Die evo-Serie der Kranhaken erfüllt die folgenden Normen, Richtlinien und Zertifizierungen.
Hebenormen
- ASME B30.10-2009
- ASME B30.20-2010
- UNE-EN 1677-1:2001 + A1:2009
- UNE-EN 1677-2:2001 + A1:2008
- EN 10204 3.1.B
Maschinen- und elektrische Sicherheit
- UNE-EN ISO 12100:2012
- UNE-EN 1050
- UNE-EN 60204-1:2007
- UNE-EN 61000-6-2:2006
- UNE-EN 61000-6-4:2007
EU-Richtlinien
- Maschinenrichtlinie 2006/42/EG
- EMV-Richtlinie 2014/30/EU
- Niederspannungsrichtlinie 2014/35/EU
- Funkanlagenrichtlinie 2014/53/EU
- 89/391/EWG · 89/654/EWG · 89/655/EWG · 89/656/EWG · 92/58/EWG 9a
Zertifizierungen und Qualität
- Produktionsqualität gemäß ISO 9001 gesichert
- DNV-GL-zertifiziert (evo5 / evo10 / evo20)
- ARIB-Konstruktionszertifikat Nr. 203-JN0689
- FCC-Kennung 2ACLHEVO (digitales Übertragungssystem)
- CE-Kennzeichnung und CE-Konformitätserklärung für jeden Haken
- Mitglied der F.E.M. (Europäische Vereinigung der Förder- und Lagertechnik)
Die evo-Haken wurden unter Berücksichtigung der grundlegenden Sicherheitsanforderungen internationaler Hebenormen entwickelt. Aufgrund ihrer Eigenschaft als automatisches Gerät werden jedoch einige Bestimmungen (insbesondere zur Geometrie) nur eingeschränkt erfüllt.
Quick Links
Haken-Konfigurator
Personalisieren und konfigurieren
Sie Ihre Kranhaken
und deren Zubehör.
Demo planen
Möchten Sie persönlich sehen,
welcher Kranhaken am besten
zu Ihren Anforderungen passt?
Häufige Fragen
Welche Tragfähigkeit haben die Haken evo5 bis evo25?
Die Serie deckt Tragfähigkeiten von 5.000 kg (evo5) bis 25.000 kg (evo25) ab, mit einem Sicherheitsfaktor von 4:1. Für leichtere Lasten bietet der evo2 2.500 kg. Die Tragfähigkeit jedes Hakens ist auf seinem CE-Schild angegeben.
Was ist der Unterschied zwischen evo10 und evo10c bzw. evo20 und evo20c?
Die kompakten Versionen (evo10c und evo20c) haben dieselbe Tragfähigkeit wie evo10 und evo20, jedoch mit einem kleineren, schlankeren und leichteren Haken. Alle Abmessungen finden Sie im Abschnitt Modelle.
Wie viel Gewicht kann der Haken ferngesteuert auslösen?
Der Motor kann Anschlagmittel und Zubehör von 15–30 kg beim evo5 und evo10c sowie 20 kg beim evo10, evo20c, evo20 und evo25 auslösen. Für höhere Werte wenden Sie sich an unser Vertriebsteam.
Sind Sicherungsfallen an den Haken evo5 bis evo25 erforderlich?
Ob eine Sicherungsfalle eingesetzt wird, muss anhand der jeweiligen Hebeanwendung sorgfältig geprüft werden. Elebia-Haken sind mit einer von zwei Optionen erhältlich: federbelastete Sicherungsfalle oder starre Sicherungsfalle.
Unter welchen Bedingungen können die evo-Haken eingesetzt werden?
Die evo-Haken sind für normale atmosphärische Bedingungen in einem Temperaturbereich von -20 °C bis 60 °C ausgelegt. Sie dürfen nicht Säuren, Laugen oder deren Dämpfen ausgesetzt werden. Für maritime Umgebungen, Offshore-Einsätze, explosionsgefährdete Atmosphären oder hohe Strahlungswärme siehe die Optionen unter Spezielle Einsatzbereiche.
Welche Garantie haben die evo-Haken?
Für die evo-Haken gilt eine Garantie von 2 Jahren auf Teile und Arbeitsleistung. Für Akkus gilt eine separate Garantie von 12 Monaten.
Welche Wartung benötigen die evo-Haken?
Der Bediener muss den Haken vor jeder Schicht und jedem Hub prüfen. Außerdem sind häufige Sichtprüfungen und regelmäßige Prüfungen durch eine befähigte Person erforderlich: jährlich bei normalem Betrieb, häufiger bei schwerem oder sehr schwerem Betrieb. Alle Hinweise finden Sie in der Bedienungsanleitung.
Ist Ihr Anschlagpunkt größer oder anders als ein Aufhängering, z. B. ein Coil, eine Haubenglühofen-Haube oder eine feste Anschlagöse? Benötigen Sie mehr als 25 t Tragfähigkeit?
Die NEO-Serie ist für diese Anwendungen konzipiert. NEO-Hebehaken ansehen →
