Il Gancio Automatico del Futuro
Molto più di un gancio di rilascio a distanza.

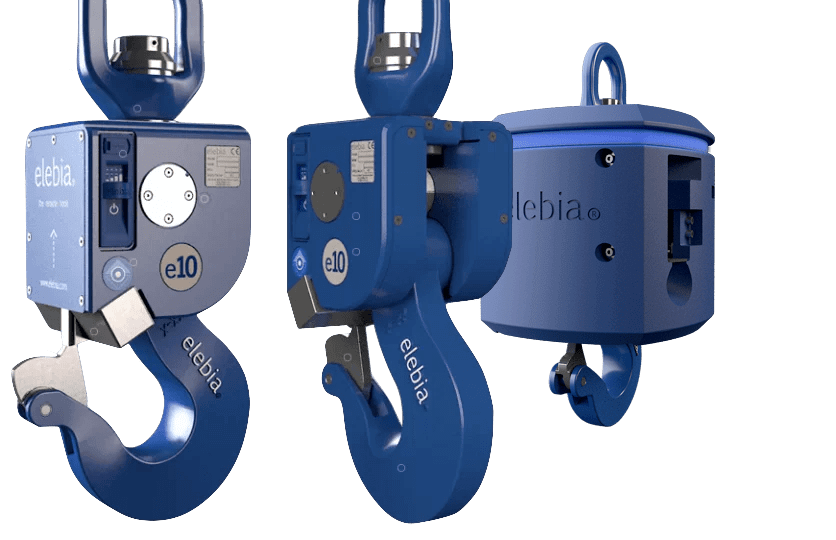

Ganci automatici per gru evo5 – evo25
Gli evo5 – evo25 sono i ganci automatici per gru di Elebia per carichi pesanti, con portate di lavoro da 5.000 kg a 25.000 kg. Agganciano e sganciano il carico a distanza: nessuno deve toccare il carico, l’imbracatura o il gancio in nessuna fase del sollevamento.
Un magnete nella parte inferiore del gancio attira e posiziona l’accessorio di sollevamento. L’operatore preme «chiudi» sul telecomando, il gancio aggancia la campanella e il carico viene sollevato senza alcuna movimentazione manuale.
Funzionano con campanelle, brache a catena, brache in fune d’acciaio, brache tessili e big bag. La gamma comprende sei modelli: vedi tutta la gamma. Per carichi fino a 2.500 kg, consulta l’evo2.
Come funziona?
Il gancio genera un campo magnetico che
1. attira l’accessorio di sollevamento…
2. …lo orienta…
3. …e lo centra.
L’operatore preme quindi «chiudi» sul telecomando e il gancio si chiude automaticamente, senza intervento manuale e da una distanza di sicurezza.
Visita il nostro canale YouTube per altri video su come i ganci evo brevettati agganciano e sganciano qualsiasi carico a distanza in diverse applicazioni e settori.
Intelligente
Un sensore nel magnete indica quando la campanella è in posizione. Tutte queste informazioni vengono registrate nel telecomando eMAX, che funge da centrale: raccoglie tutti i dati e registra tutta l’attività del gancio.
Efficiente
Batteria agli ioni di litio estraibile e ricaricabile in tre ore, progettata per ridurre il consumo di energia in ogni operazione di sollevamento. La batteria consente fino a 5.000 cicli o 250 ore in standby. Dettagli della batteria ↓
Potente
Il motoriduttore sgancia a distanza accessori di sollevamento pesanti: 15–30 kg (33–66 lbs) sull’evo5 e sull’evo10c, e 20 kg (44 lbs) su evo10, evo20c, evo20 ed evo25. Grazie al controllo elettronico preciso della coppia, il limite di sgancio è regolabile, e il motore è protetto dai sovraccarichi da una frizione. Per valori superiori, contatta il nostro team commerciale.
Robusto
Progettato per lavorare nelle condizioni più difficili, come acciaierie e porti, e costruito con i migliori materiali: corpo in acciaio ad alta resistenza WELDOX® e gancio forgiato, tipo T o V. Intervallo di funzionamento da -20 °C a 60 °C (da -4 °F a 140 °F).
Gli evo5 – evo25 in azione
Applicazioni di sollevamento di carichi pesanti con aggancio automatico e sgancio a distanza.
evo5 che solleva bobine di filo d’acciaio
Stampo a iniezione per plastica con un unico punto di sollevamento
Movimentazione di fasci di tondino per cemento armato
Design Fail-safe
La gamma evo è stata progettata per migliorare la sicurezza e aumentare la produttività. Come gli altri ganci elebia, è dotata di un design fail-safe che rende impossibile che i carichi sospesi possano essere rilasciati: un carico non potrà mai cadere, per una questione geometrica, senza sensori né componenti elettrici.
Chiusura di sicurezza
I ganci per gru evo5 – evo25 possono essere configurati con chiusura di sicurezza a molla o rigida. Maggiori informazioni
Chiusura rigida
Chiusura a molla
Gamma
Per informazioni sul gancio per gru evo2, clicca qui: evo2
5,000 kgs./11,023 lbs.
10,000 kgs./22,046 lbs.
10,000 kgs./22,046 lbs.
20,000 kgs./44,092 lbs.
20,000 kgs./44,092 lbs.
25,000 kgs./55,115 lbs.
Batteria e ricarica degli evo5 – evo25
Batteria agli ioni di litio estraibile e ricaricabile.
- Ricarica completa in 3 ore.
- Senza connettori né cavi: si inserisce spingendo e si estrae tirando.
- Un sistema di bloccaggio la mantiene in posizione in caso di urti.
- 4 LED indicano il livello di carica (25–50–75–100%).
EVO-1700 · Standard
EVO-1700-T · Alta temperatura
EVO-1700-3_5AH · Alta capacità
ch220 · Caricabatterie singolo
chx10 · Caricabatterie multiplo
Tutte le batterie e i caricabatterie →
Sistema magnetico
I nostri ganci per gru sono dotati di un sistema magnetico unico, composto da 32 magneti permanenti al neodimio, disposti in una particolare configurazione in grado di generare un campo magnetico orientato e di realizzare 3 funzioni: attrarre, centrare ed orientare la campanella.
Questo componente è disponibile in tutti i nostri ganci e consente l’aggancio dei carichi a distanza.
I ganci possono essere configurati anche con altre opzioni.
Magnete standard
RIF.: MAGNETE STANDARD
Il magnete standard è composto da 32 calamite permanenti che creano un campo magnetico e svolgono le tre funzioni che caratterizzano i ganci elebia: attira il carico, lo centra e lo orienta verso la campanella. È il componente di base che consente l’aggancio dei carichi a distanza grazie ad un controllo remoto.
Magnete con sensore
RIF.: OPZIONE S
Un sensore, posto all’interno del magnete, indica quando il punto di sollevamento è ben posizionato per l’aggancio e l’informazione viene visualizzata sul display del telecomando eMAX. I ganci con sensore possono essere configurati con «autoclose»: il gancio si chiude automaticamente senza necessità di premere nessun tasto non appena il punto di sollevamento del carico (campanella, brache, ecc.) viene rilevato. Questa funzionalità si può configurare a seconda delle diverse necessità.
Magnete ad alta potenza
RIF.: OPZIONE PM
Maggiore potenza magnetica.
Senza magneti
RIF.: OPZIONE V
Gancio senza sistema magnetico.
Cella di carico
La gamma completa di ganci automatici può essere aggiornata con una cella di carico per la pesatura del carico sollevato. Questa cella di carico è precisa, affidabile, compatta e completamente integrata nel gancio di sicurezza, e non comporta alcun aumento del peso o delle dimensioni del prodotto.
La cella di carico è consigliata per la prevenzione di sovraccarichi e il controllo del carico. Le celle di carico possono essere montate anche su modelli più vecchi dei nostri evo5 – evo25.
La cella di carico incorporata nel gancio rileva il peso del carico sollevato, inviando poi l’informazione sul display del telecomando eMAX, che trasforma i nostri ganci in una bilancia precisa con funzioni avanzate.
| evo5 | evo10 / evo10c | evo20 / evo20c | evo25 | ||
|---|---|---|---|---|---|
| Rif. modello | Rif: Opzione LC5 | Rif: Opzione LC10 | Rif: Opzione LC20 | Rif: Opzione LC25 | |
| Tipo di cella di carico | Compressione / Anello di flessione | Anello di flessione | – | Trazione | |
| Materiale | Acciaio inossidabile | Acciaio inossidabile | Acciaio inossidabile | Acciaio inossidabile | |
| Protezione | IP67 (EN60529) | IP67 (EN60529) | IP67 (EN60529) | IP67 (EN60529) | |
| Portate nominali (Ln) | 5,000 | 10,000 | 20,000 | 25,000 | Kg |
| Classe di precisione | 0.2 | 0.2 | 0.2 | 0.2 | % |
| Carico morto minimo | 0 | 0 | 0 | 0 | %Ln |
| Carico di esercizio | 120 | 120 | 120 | 120 | %Ln |
| Carico di rottura | 500 | 500 | 400 | 400 | %Ln |
| Errore totale | < ±0.2 | < ±0.2 | < ±0.2 | < ±0.2 | %Sn |
| Errore di ripetibilità | < ±0.06 | < ±0.08 | < ±0.08 | < ±0.08 | %Sn |
| Effetto della temperatura – sullo zero | < ±0.01 | < ±0.01 | < ±0.01 | < ±0.01 | %Sn/5ºK |
| Effetto della temperatura – sulla sensibilità | < ±0.01 | < ±0.01 | < ±0.01 | < ±0.01 | %Sn/5ºK |
| Errore di creep (30 min.) | < ±0.03 | < ±0.03 | < ±0.03 | < ±0.03 | %Sn |
| Compensazione della temperatura | Da -20 ºC a 50 ºC | Da -20 ºC a 50 ºC | Da -20 ºC a 50 ºC | Da -20 ºC a 50 ºC | ºC |
| Limiti di temperatura | Da -30 ºC a 70 ºC | Da -30 ºC a 70 ºC | Da -30 ºC a 70 ºC | Da -30 ºC a 70 ºC | ºC |
| Sensibilità nominale (Sn) | 2 ±0.25% | 2 ±0.25% | 1 ±0.25% | 1 ±0.25% | mV/V |
| Tensione di alimentazione nominale | 10 | 10 | 10 | 10 | V |
| Tensione di alimentazione massima | 15 | 15 | 15 | 15 | V |
| Impedenza di ingresso | 800 ±30 | 800 ±30 | 800 ±30 | 800 ±30 | |
| Impedenza di uscita | 700 ±5 | 700 ±5 | 700 ±5 | 700 ±5 | |
| Uscita a vuoto | < ±2 | < ±2 | < ±2 | < ±2 | %Sn |
| Resistenza di isolamento | >5000 | >5000 | >5000 | >5000 | MΩ |
| Deflessione massima (a Ln) | 0.4 | 0.4 | 0.3 | 0.3 | mm |
Opzione allarme
Se necessario, si può configurare un allarme acustico (100 dB a 1 m). Si attiva in due situazioni:
– Quando il carico supera la portata o il limite di peso impostato sul telecomando eMAX.
– Quando il carico è sbilanciato, secondo il differenziale impostato sul telecomando eMAX.
In entrambi i casi, l’allarme e gli avvisi (cicalino, vibrazione) si spengono automaticamente non appena si rimuove il peso in eccesso o il carico è correttamente bilanciato. Le istruzioni di configurazione sono incluse nel manuale d’uso dell’eMAX.
Encoder
Il gancio incorpora un innovativo codificatore di posizione, integrato in tutta la gamma evo, che rappresenta un elemento di sicurezza aggiuntivo in tutte le operazioni di sollevamento. Permette di conoscere in ogni momento la posizione angolare esatta del gancio ed avere un maggior controllo, grazie alle informazioni inviate al telecomando eMAX.
Questa funzione è molto utile nelle operazioni in cui l’operatore non può vedere la posizione del gancio. Lo stato del gancio viene visualizzato sul display del telecomando eMAX, che trasmette le informazioni all’operatore in tempo reale.
Con il codificatore di posizione e il telecomando eMAX, l’utente conosce sempre lo stato del gancio (aperto/chiuso) e viene avvisato tramite cicalino, vibrazione e display dell’eMAX se il carico non è posizionato correttamente sul gancio (ad esempio, sulla punta del gancio).
Grazie a questo, le operazioni sono più sicure, si riducono gli urti e si allunga la vita del motore e della frizione.
Il codificatore di posizione può essere montato anche su unità più vecchie di tutta la gamma di ganci evo (tranne le versioni con chiusura a molla).
Controllo remoto
Apri e chiudi il gancio o ricevi in tempo reale informazioni su peso, livello della batteria e altri valori dell’operazione di sollevamento e movimentazione.
Come gli altri nostri prodotti di sollevamento, il gancio può essere abbinato ai telecomandi eMAX, eMINI e/o eINST installabile.
Tutti consentono un controllo semplice, flessibile, preciso e affidabile, in modo fail-safe.
Paraurti (bumper) evo5-evo25 con LED
Con la sicurezza sempre al centro, il nuovo paraurti evo5-evo25 – progettato per proteggere i ganci dagli urti – è ora dotato di un indicatore di stato a LED. Grazie a uno schema a 4 colori, l’indicatore mostra in ogni momento lo stato dell’evo5 – evo25, garantendo una chiara visibilità dalla posizione dell’operatore.
Realizzato in gomma siliconica flessibile con durezza 70 shore A, rigido e resistente per assorbire urti forti e ripetuti.
Il materiale del paraurti resiste a temperature da -40 ºC a 200 ºC / da -40 ºF a 392 ºF
Coperchio della batteria rinforzato.
Il nuovo paraurti evo5 – evo25 con LED può essere montato su unità più vecchie e la sua installazione è molto semplice.
NON è compatibile con il gancio evo2 né con ganci con contrappeso.
Paraurti (bumper) evo5-evo25
Il paraurti (bumper) per evo5 – evo25 è l’ammortizzatore perfetto che protegge i ganci da urti accidentali, graffi e usura quotidiana.
Realizzato in gomma siliconica flessibile con durezza 70 shore A, rigido e resistente per assorbire urti forti e ripetuti.
Il materiale del paraurti resiste a temperature da -40 ºC a 200 ºC / da -40 ºF a 392 ºF
Protezione rinforzata del vano batteria per evitare che la batteria cada accidentalmente.
Il paraurti evo5 – evo25 può essere montato su unità più vecchie e la sua installazione è molto semplice.
NON è compatibile con il gancio evo2 né con ganci con contrappeso.
Ambienti speciali
I ganci evo standard sono robusti, progettati e costruiti per funzionare in quasi tutti i settori. Per ambienti particolari, queste sono le opzioni:
Marino
Gli ambienti marini sono molto corrosivi. La versione marina utilizza vernice C5M e componenti AISI per proteggere il gancio dalla corrosione e dal sale.
Consigliato per:
Ambienti marini
Settori:
Eolico offshore, gru di bordo, boe
Maggiori informazioni qui
DNV
Gli evo5, evo10 ed evo20 sono conformi alle norme DNV GL per apparecchi di sollevamento a bordo e offshore (certificazione DNV 2.22), a conferma della loro sicurezza e affidabilità in questi ambienti.
Consigliato per:
Operazioni offshore
Settori:
Eolico offshore, gru di bordo
Maggiori informazioni qui
ATEX/IECEx
Gli evo5 – evo25 con certificazione ATEX/IECEx sono considerati sicuri per l’uso in produzioni esplosive o in atmosfere con rischio significativo di esplosione.
Certificazione IECEx per lavorare in aree classificate come zona 1 e zona 21, secondo le Direttive Europee 2014/34/UE e 99/92/CE e le norme internazionali IECEx.
Consigliato per:
Operazioni in atmosfere potenzialmente esplosive
Settori:
Petrolio e gas, settore minerario e chimico
Maggiori informazioni qui
Scudo termico
Lo scudo termico consente di proteggere fisicamente l’unità dal calore irradiato. I componenti elettronici sono protetti per garantire un ciclo di vita più lungo.
Anche se gli elebia evo5 – evo25 sono molto resistenti e si adattano a ogni situazione, gli ambienti con temperature estremamente elevate richiedono uno scudo termico. Lo scudo ha un trattamento superficiale zincato ed è compatibile con tutti i modelli evo5 – evo25.
Consigliato per:
Applicazioni in cui il gancio riceve grandi quantità di calore irradiato
Settori:
Fonderie
Maggiori informazioni qui
Norme di riferimento
La gamma evo di ganci per gru è conforme alle seguenti norme, direttive e certificazioni.
Norme di sollevamento
- ASME B30.10-2009
- ASME B30.20-2010
- UNE-EN 1677-1:2001 + A1:2009
- UNE-EN 1677-2:2001 + A1:2008
- EN 10204 3.1.B
Sicurezza delle macchine ed elettrica
- UNE-EN ISO 12100:2012
- UNE-EN 1050
- UNE-EN 60204-1:2007
- UNE-EN 61000-6-2:2006
- UNE-EN 61000-6-4:2007
Direttive UE
- Direttiva Macchine 2006/42/CE
- Direttiva EMC 2014/30/UE
- Direttiva Bassa Tensione 2014/35/UE
- Direttiva Apparecchiature Radio 2014/53/UE
- 89/391/CEE · 89/654/CEE · 89/655/CEE · 89/656/CEE · 92/58/CEE 9a
Certificazioni e qualità
- Qualità di produzione garantita secondo ISO 9001
- Certificazione DNV GL (evo5 / evo10 / evo20)
- Certificato di progettazione ARIB n. 203-JN0689
- Identificativo FCC 2ACLHEVO (sistema di trasmissione digitale)
- Marcatura CE e dichiarazione di conformità CE con ogni gancio
- Membro della F.E.M. (Federazione Europea della Movimentazione)
I ganci evo sono stati progettati integrando i requisiti essenziali di sicurezza delle norme internazionali di sollevamento. Tuttavia, trattandosi di un dispositivo automatico, alcune disposizioni (in particolare quelle relative alla geometria) sono rispettate in modo limitato.
Link rapidi
Configuratore di ganci
Personalizza e configura
i tuoi ganci per gru
e i loro accessori.
Prenota una demo
Vuoi vedere di persona
quale gancio si adatta meglio
alle tue esigenze?
Domande frequenti
Qual è la portata dei ganci evo5 – evo25?
La gamma copre portate di lavoro da 5.000 kg (evo5) a 25.000 kg (evo25), con un fattore di sicurezza 4:1. Per carichi più leggeri, l’evo2 offre 2.500 kg. La portata di ogni gancio è indicata sulla sua targhetta CE.
Qual è la differenza tra evo10 ed evo10c, o tra evo20 ed evo20c?
Le versioni compatte (evo10c ed evo20c) hanno la stessa portata di evo10 ed evo20, in un corpo più corto e leggero. Consulta tutte le dimensioni nella sezione Gamma.
Quanto peso può sganciare il gancio a distanza?
Il motore può sganciare brache e accessori di sollevamento di 15–30 kg sull’evo5 e sull’evo10c, e di 20 kg su evo10, evo20c, evo20 ed evo25. Per valori superiori, contatta il nostro team commerciale.
La chiusura di sicurezza è necessaria sui ganci evo5 – evo25?
Per decidere se usare una chiusura di sicurezza, bisogna valutare con attenzione la specifica applicazione di sollevamento. I ganci Elebia possono montare una delle due opzioni: chiusura a molla o chiusura di sicurezza rigida.
In quali condizioni possono lavorare i ganci evo?
I ganci evo sono progettati per condizioni atmosferiche normali, in un intervallo di temperatura da -20 °C a 60 °C. Non devono essere esposti ad acidi, alcali o ai loro vapori. Per ambienti marini, operazioni offshore, atmosfere esplosive o calore irradiato elevato, consulta le opzioni per ambienti speciali.
Che garanzia hanno i ganci evo?
I ganci evo hanno una garanzia di 2 anni su parti e manodopera. Le batterie hanno una garanzia separata di 12 mesi.
Che manutenzione richiedono i ganci evo?
L’operatore deve controllare il gancio prima di ogni turno e di ogni sollevamento. Sono inoltre necessarie ispezioni visive frequenti e ispezioni periodiche da parte di una persona qualificata: annuali in servizio normale e più frequenti in servizio pesante o gravoso. Tutte le istruzioni sono incluse nel manuale d’uso.
Il tuo punto di sollevamento è più grande o diverso da una campanella, ad esempio una bobina, una campana di forno o un golfare fisso? Hai bisogno di una portata superiore a 25 t?
La gamma NEO è progettata per queste applicazioni. Scopri i ganci di sollevamento NEO →
